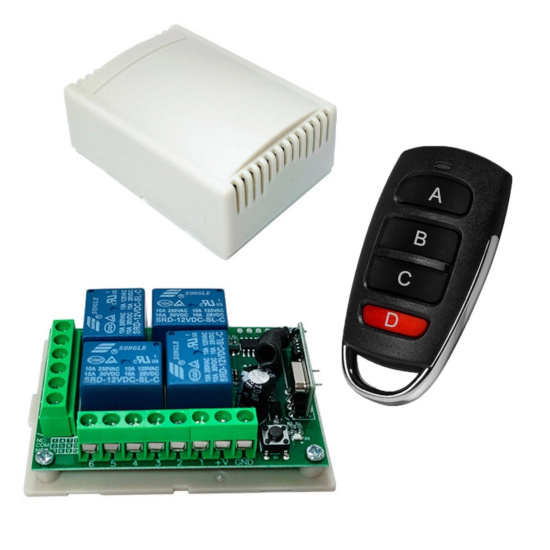

Четырехканальное радиоуправляемое реле 433 МГц 12В RX-4CH с 2 пультом

Универсальный беспроводной модуль четырехканального радиоуправляемого реле KR1204 (RX-4CH) работает на частоте 433 МГц и предназначен для независимого дистанционного управления четырьмя различными электроприборами или линиями нагрузки. Каждый из 4 каналов оснащен собственным изолированным реле с сухими перекидными контактами (NO, NC, COM), что позволяет одновременно коммутировать устройства с разным рабочим напряжением — от низковольтных сигнальных линий до бытовой сети 220В с током до 10А на канал. Комплект поставляется с защитным пластиковым корпусом и четырехкнопочным пультом ДУ, что делает его идеальным решением для управления гаражными воротами, роллетами, освещением, лебедками и системами контроля доступа (СКУД).

Основные преимущества:

• 4 независимых канала: Позволяет заменить четыре отдельных радиомодуля одним компактным блоком, управляя каждым реле с помощью отдельной кнопки пульта (A, B, C, D).
• Два пульта в комплекте: Наличие дополнительного пульта дистанционного управления позволяет использовать систему двум людям одновременно или иметь резервный дубликат.
• Сухие контакты (гальваническая развязка): Выходные клеммы реле полностью изолированы от цепи питания самой платы, что дает возможность управлять устройствами с любым напряжением (от 1В до 250В).
• Многофункциональные режимы: Модуль легко программируется под различные задачи: импульсный режим (на удержание), триггерный (клик-включение/клик-выключение) или режим взаимной фиксации каналов.
• Защитный пластиковый корпус: Оснащен вентиляционными отверстиями для отвода тепла и надежно защищает плату и клеммные колодки от пыли и случайных замыканий.

Характеристики

Режимы работы и их настройка:
Нажатие кнопки обучения (меньшая черная кнопка на плате) определяет режим работы для всех четырех каналов:

• 1. Режим удержания (Momentary): Реле замкнуто, пока вы держите кнопку на пульте. Нажмите кнопку обучения на плате 1 раз, светодиод загорится — нажмите любую кнопку на первом пульте.
• 2. Режим фиксации / триггер (Toggle): Одно нажатие кнопки — реле включается, второе нажатие этой же кнопки — выключается. Нажмите кнопку обучения на плате 2 раза, светодиод загорится — нажмите кнопку на пульте.
• 3. Режим взаимной блокировки (Latched): Нажатие кнопки А включает первый канал и выключает остальные, нажатие B включает второй и гасит другие и т.д. Нажмите кнопку обучения на плате 3 раза, светодиод загорится — нажмите кнопку на пульте.
• Привязка второго пульта: Повторите процедуру обучения для нужного режима, но на шаге активации нажмите кнопку на втором пульте.
• Сброс памяти (удаление всех пультов): Нажмите кнопку обучения на плате 8 раз. Светодиод мигнет несколько раз, что означает успешное очищение памяти.

Обратите внимание

• Питание устройства: Для работы самого приемника на клеммы +V и -V обязательно нужно подать стабильное напряжение 12 В постоянного тока.
• Ток нагрузки: Несмотря на маркировку реле в 10А, при длительной коммутации мощных индуктивных нагрузок (электродвигатели, насосы) рекомендуется снижать ток до 5А на канал или использовать дополнительный пускатель (контактор).

Комплектация

• Четырехканальный модуль реле KR1204 433 МГц — 1 шт.
• Защитный пластиковый корпус — 1 шт.
• Пульт дистанционного управления 4-кнопночный (с батарейкой) — 1 шт.
