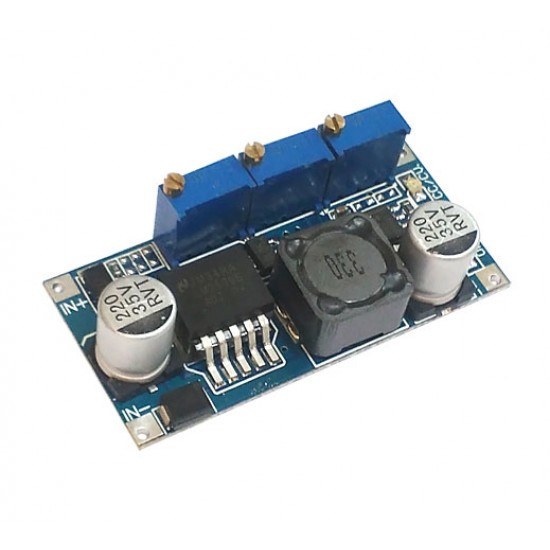

DC-DC конвертер понижающий CC/CV 7...35В в 1.25...30В на LM2596

 Конвертер LM2596 DC-DC Step-Down CC/CV Converter 7...35V to 1.25...30 является простым и надежным понижающим преобразователем постоянного тока на микросхеме импульсного преобразователя LM2596. Выходное напряжение и ток стабилизируются, их значения устанавливаются с помощью встроенных потенциометров.

  Основные варианты использования - DC-DC конвертер для понижения напряжения, драйвер для LED светодиодов, зарядное устройство для аккумуляторов с возможностью установки зарядного тока и напряжения, регулируемый блок питания и т.д.

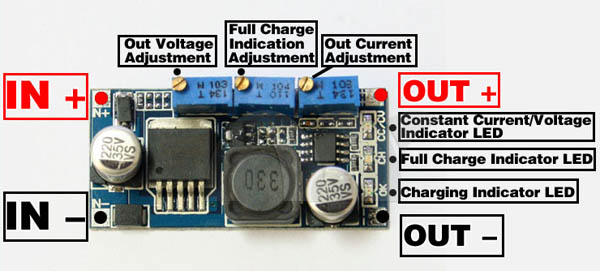

 Схема подключения и управляющие элементы модуля:

Характеристики:

Входное напряжение                                                    7...35 В
Выходное напряжение                                                 1.25...30 В
Выходной ток макс.                                                        2 А
Выходной ток макс при доп. охлаждении                3 А
КПД                                                                                     до 92%
Размер                                                                              48x23x14мм
Частота преобразования                                            150 kHz


Комплектация:

• 1x DC-DC конвертер LM2596 CC/CV Step-Down Converter

Загрузки:

• Даташит на микросхему LM2596
