Герметичный разъем LD16 2-pin с крышкой (провод-панель)
- 175.00грн
-

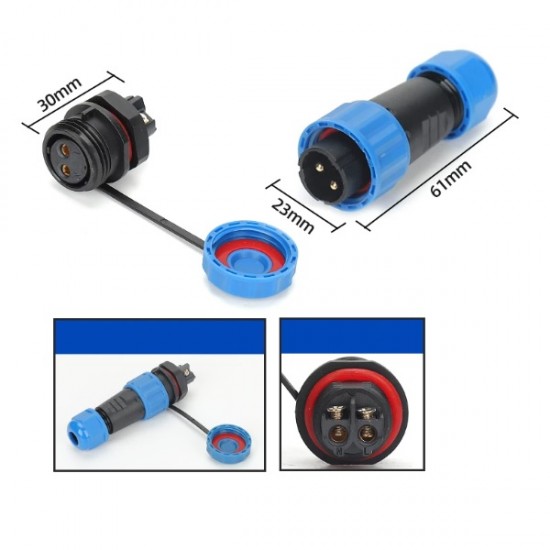

Герметичный разъем LD16 2-pin — это промышленный пыле- и водонепроницаемый коннектор в сборе, предназначенный для надежного и безопасного подключения низковольтных линий питания и сигналов управления сквозь стенку корпуса устройства. Комплект состоит из гибкого штекера на кабель («папа») и блочной розетки («мама»), которая жестко фиксируется на панели прибора при помощи круглой контргайки через эластичное силиконовое кольцо в отверстие диаметром 16 мм. Главное преимущество данной модели — удобный винтовой зажим проводов на обеих частях разъема, что позволяет выполнять быстрый монтаж и ремонт линий в полевых условиях без использования паяльника и активных флюсов. На блочной части установлен герметичный защитный колпачок на гибком хлястике, который надежно закрывает контакты от дождя, пыли и грязи, когда кабель отключен, полностью предотвращая случайное короткое замыкание или окисление токоведущих частей. Коннектор идеально подходит для вывода питания в герметичных боксах, подключения уличного LED-освещения, аккумуляторных блоков FPV-дронов, станков с ЧПУ, систем автоматизации и DIY-устройств на базе Arduino, STM32 или ESP32.
Основные преимущества:
- Быстрый монтаж без пайки: Проводники профессионально и надежно фиксируются в контактной группе при помощи интегрированных зажимных винтов.
- Герметичный колпачок на поводке: Защищает открытые контакты от дождя, влаги и грязи, когда кабель разъединен, и никогда не потеряется в полевых условиях.
- Надежный кабельный ввод (сальник): Задняя прижимная гайка штекера с силиконовым кольцом блокирует влагу и крепко удерживает кабель за внешнюю изоляцию, защищая от вырывания.
- Максимальная защита класса IP67/IP68: Резьбовое соединение половинок корпуса и внутренние уплотнители гарантируют стабильную работу электроники в экстремальных уличных условиях.
Характеристики
| Параметр | Значение |
|---|---|
| Серия / Модель | LD16-2 (Винт, модификация провод-панель) |
| Количество контактов (пинов) | 2-pin |
| Конфигурация комплекта | Штекер на кабель («папа») + Блочная розетка на корпус («мама») |
| Способ монтажа проводов | Винтовой зажим (Screw connection) |
| Особеность конструкции | Круглый фланец с контргайкой и защитный колпачок |
| Класс защиты оболочки | IP68 (герметичный в сборе) |
| Номинальный ток / Напряжение | до 10 А / 250 В |
| Посадочный диаметр на панель | 16 мм |
| Длина блочной части на корпусе | 30 мм |
| Длина кабельной части (штеккера) | 61 мм |
| Максимальный наружный диаметр гайки | 23 мм |
| Допустимый диаметр кабеля | от 6 мм до 8.5 мм (для плотного обжатия сальником) |
| Материал корпуса | Высокопрочный огнеупорный нейлон (PA66) |
| Материал контактов | Луженая латунь с позолотой |
| Материал уплотнителей | Термостойкий силикон |
Обратите внимание
Всегда плотно закручивайте защитный колпачок, когда кабель находится в разъединенном состоянии на улице, чтобы избежать затекания воды или окисления контактов при будущем включении устройства. При монтаже блочной части следите за правильным расположением силиконового кольца на фланце, а при сборке штекера контролируйте усилие затяжки винтов, чтобы не сорвать резьбу на мелких латунных колодках.
Комплектация
- Герметичный разъем LD16 2-pin «папа» (штекер на кабель с винтами) — 1 шт.
- Герметичный разъем LD16 2-pin «мама» (блочная розетка на корпус с винтами) — 1 шт.
- Защитный водонепроницаемый колпачок на гибком хлястике (закреплен на блоке) — 1 шт.
