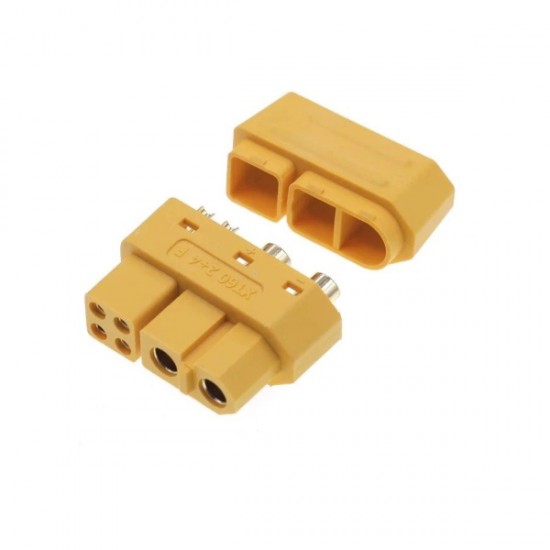

Силовой разъем Amass XT60(2+4)-F «мама» + защитный колпачок
- 75.00грн
-
Оригинальное высокотоковое гнездо Amass XT60(2+4)-F представляет собой передовое интегрированное решение для одновременной передачи основного питания и сигналов данных. В стандартном термостойком корпусе объединены 2 силовых позолоченных контакта (способных выдерживать пиковые токи до 60А) и 4 дополнительных сигнальных пина для подключения линий телеметрии, балансировки, термодатчиков или интерфейсов BMS и CAN. Разъем поставляется в комплекте с защитным колпачком (кабельным протектором), который надежно изолирует места пайки и защищает провода от переламывания. Модуль массово используется в качестве выходного коннектора аккумуляторных батарей, а также для установки на платы распределения питания тяжелых FPV-дронов и авиамоделей.
Основные преимущества:
- Интеграция «Все-в-одному»: Позволяет избавиться от лишних сигнальных разъемов, объединяя силовые кабели и линии передачи данных в один аккуратный шлейф.
- Оригинальное качество Amass: Корпус изготовлен из высокотемпературного нейлона (класс горючести UL94-V0), который не плавится при пайке, а контакты имеют плотное золотое напыление для минимального сопротивления.
- Защитный колпачок в комплекте: Специальный защелкивающийся хвостовик полностью скрывает паяльные узлы, исключая необходимость использования термоусадочных трубок.
- Защита от ошибок подключения: Асимметричная геометрия корпуса («ключ») делает невозможной случайную переполюсовку или неверное соединение сигнальных линий.
- Надежное соединение при вибрации: Конструкция клемм обеспечивает плотную посадку и стабильный контакт даже при экстремальных вибрационных нагрузах на раме моделей.
Характеристики
| Параметр | Значение |
|---|---|
| Модель | XT60(2+4)-F (XT60-2+4-F) |
| Производитель | Amass |
| Формат разъема | Гнездо, кабельное/панельное («мама») |
| Количество контактов | 6 (2 силовых + 4 сигнальных) |
| Ток силовых линий (номинальный) | 25 А |
| Ток силовых линий (пиковый) | до 60 А (кратковременно) |
| Ток сигнальных линий | до 3 А на контакт |
| Номинальное напряжение | 500 В DC |
| Материал корпуса | Высокотемпературный полиамид (нейлон) |
| Класс огнестойкости материала | UL94-V0 |
| Покрытие контактов | Позолота (Gold flash) |
| Рекомендуемый калибр проводов | Силовые: до 12-14AWG; Сигнальные: до 28AWG |
| Рабочая температура | от -20°C до +120°C |
| Размеры (без колпачка) | 26.0 × 16.0 × 10.0 мм |
| Общая длина (с колпачком) | около 41.0 мм |
| Вес разъема в сборе | ~4.4 г |
Обратите внимание
- Особенности пайки: При распайке проводов на силовые и сигнальные контакты настоятельно рекомендуется соединить гнездо «мама» с ответным штекером «папа». Это сыграет роль радиатора и удержит контакты в идеальной геометрии, исключая микросмещения пинов внутри нейлона при случайном перегреве паяльником.
Комплектация
- Силовой разъем Amass XT60(2+4)-F «мама» — 1 шт.
- Защитный колпачок (хвостовик) — 1 шт.
