Универсальный LED индикатор заряда аккумуляторов 4615 (5-30В, 2S-8S)

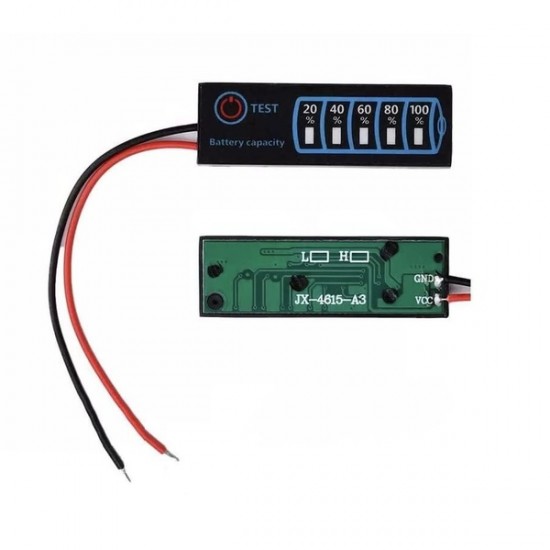

 Универсальный светодиодный индикатор емкости и напряжения 4615 предназначен для контроля уровня заряда аккумуляторных батарей различного типа. Модель выполнена в виде графической батареи с 5 светодиодными сегментами (20%, 40%, 60%, 80%, 100%). Устройство имеет встроенную энергонезависимую память, поддерживает работу с литиевыми (Li-Ion / Li-Po), литий-железо-фосфатными (LiFePO4) и свинцово-кислотными аккумуляторами, а также оснащено интеллектуальным режимом энергосбережения.

 Важное техническое ограничение: Минимальное рабочее напряжение модуля составляет 5 В. Из-за этого устройство НЕ подходит для работы с одиночными литиевыми элементами 1S (аккумуляторы типа 18650, 21700, Li-Po банки с напряжением 3.7В–4.2В). Для корректной работы литиевых сборок минимальная конфигурация должна быть от 2S и выше.

Основные преимущества:

• Интеллектуальное энергосбережение: После 10 секунд бездействия устройство автоматически выключает дисплей и переходит в режим ультранизкого потребления тока. Также индикацию можно выключить или включить вручную одним коротким нажатием кнопки.
• Гибкое программирование: Благодаря встроенному микроконтроллеру, модуль легко настраивается под сборки лития от 2S до 8S или свинцовые аккумуляторы 12В / 24В.
• Удобная цветовая индикация режимов: Первый светодиодный индикатор (20%) во время настройки меняет свой цвет в зависимости от выбранного типа батареи (красный, зеленый или желтый).
• Заводская настройка по умолчанию: При первом включении module автоматически настроен на конфигурацию 3S Li-Ion (три последовательно соединенных литиевых ячейки).

Полная инструкция по настройке

Светодиод «20%» служит индикатором типа аккумулятора:

• Красный цвет — Li-Ion / Li-Po (номинал 3.7 В).
• Зеленый цвет — LiFePO4 (номинал 3.2 В).
• Желтый цвет — Свинцово-кислотные (12 В / 24 В).

Шаг 1: Выбор типа (химии) аккумулятора

1. Нажмите и удерживайте кнопку TEST в течение 2 секунд. Светодиод режима («20%») начнет мигать, а светодиоды количества банок будут гореть постоянно.
2. Короткими нажатиями кнопки выберите нужный цвет первого диода: Красный (Li-Ion), Зеленый (LiFePO4) или Желтый (Свинец).

Шаг 2: Выбор количества ячеек (S) или напряжения

1. После выбора цвета снова зажмите кнопку TEST на 2 секунды. Теперь светодиод режима будет гореть постоянно, а светодиоды емкости (L1–L4) начнут мигать.
2. Короткими нажатиями кнопки выберите необходимую конфигурацию в соответствии с комбинацией светящихся диодов (см. таблицу ниже).
3. После выбора зажмите кнопку TEST на 2 секунды для сохранения, или просто подождите 5 секунд — устройство автоматически сохранит данные и вернется в рабочий режим.

Таблица комбинаций для настройки
