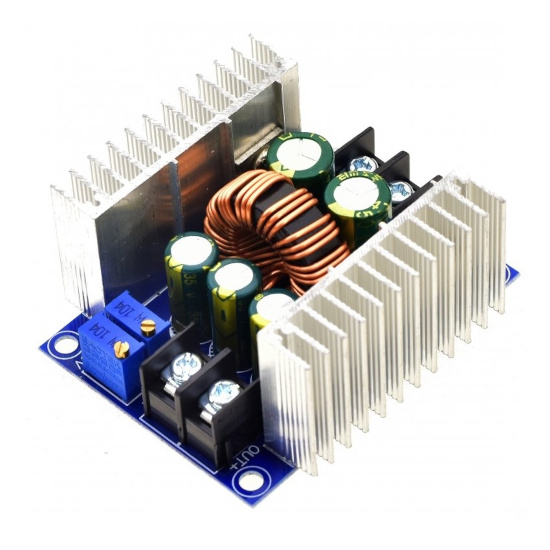

Понижуючий DC-DC перетворювач 20A 300W LM25116

Потужний регульований понижуючий модуль постійного струму LM25116  побудований за технологією синхронного випрямлення. Заміна стандартних діодів Шотткі на польові транзистори (MOSFET) з наднизьким внутрішнім опором дозволила кардинально знизити теплові втрати та підняти ККД пристрою до рекордних 96%. Модуль оснащений двома багатооборотними потенціометрами для незалежного регулювання вихідної напруги (CV) та обмеження максимального струму (CC). Це універсальне рішення для створення лабораторних блоків живлення, потужних драйверів LED-матриць, а також зарядних пристроїв для автомобільних акумуляторів (AGM, Pb), літієвих (Li-Ion, LiFePO4) та нікелевих батарей.

Основні переваги:

• Висока ефективність (ККД до 96%): Завдяки синхронному випрямленню перетворювач виділяє значно менше тепла навіть за високих навантажень.
• Потужні силові характеристики: Максимальний вихідний струм досягає 20 А (номінальний тривалий — до 15 А), що дозволяє живити енергоємні пристрої.
• Повноцінний режим CC/CV: Наявність регулювання струму дає змогу безпечно заряджати будь-які типи акумуляторів та підключати потужні світлодіоди без ризику їх перегріву.
• Стабільна робота під навантаженням: Масивні алюмінієві радіатори ефективно відводять тепло від силових компонентів.
• Зручне підключення: Вхідні та вихідні ланцюги підключаються за допомогою надійних гвинтових клемних колодок, які розраховані на високий струм.

Характеристики

Налаштування вихідного струму:

1. Обертанням підстроювального резистора CV встановіть необхідну вихідну напругу без навантаження.
2. Поверніть підстроювальний резистор CC проти годинникової стрілки приблизно на 30 обертів (встановлення струму на мінімум).
3. Підключіть світлодіод або розряджений акумулятор до виходу та обертанням резистора CC за годинниковою стрілкою виставте потрібний робочий струм.

Зверніть увагу

• Режим пониження: Модуль є виключно понижуючим. Вхідна напруга завжди має бути мінімум на 3 В вищою за необхідну вихідну.
• Додаткове охолодження: Якщо температура радіаторів перевищує 65°C або вихідна потужність тривалий час становить понад 150–200 Вт, необхідно встановити активне охолодження (вентилятор).
• Захист від зворотного струму: Модуль не має захисту від зворотного струму. Якщо ви використовуєте його для заряджання акумуляторів або підключаєте до індуктивного навантаження (двигуни), на вихід обов'язково потрібно встановити потужний діод Шотткі.

Комплектація

• Понижуючий DC-DC перетворювач 20А CC/CV LM25116 — 1 шт.
