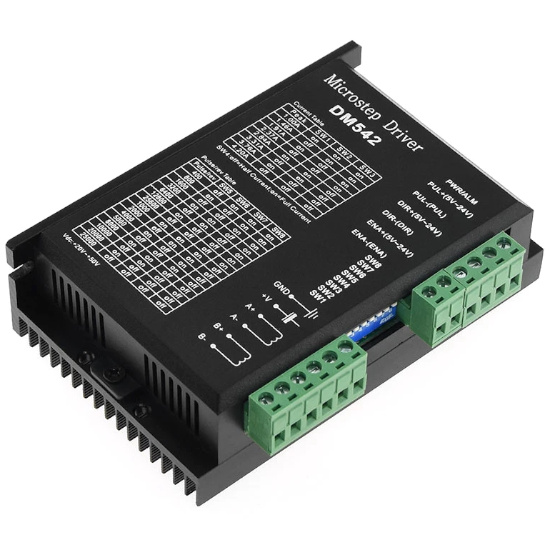

Драйвер крокового двигуна DM542 50В 4.2А
- 545.00грн
-
Драйвер DM542 для крокових двигунів середньої потужності з напругою живлення до 50В та струмом до 4.2А. Керується вбудованим 32-бітним мікроконтролером, підтримує мікрокрок з максимальним значенням поділу кроку 1/128.
Мікрокроковий драйвер DM542 може використовуватися як у аматорських, так і в професійних ЧПУ верстатах з моторами типорозміру NEMA17, NEMA23 та NEMA34.

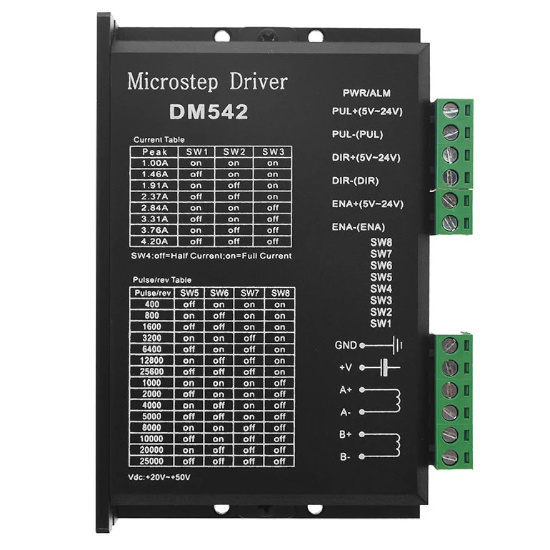

Для керування драйвером використовується три лінії - STEP (крок), DIR (напрямки обертання) та ENABLE (включення силової частини драйвера). Режим мікрокроку (1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128, 1/5, 1/10, 1/20, 1/25, 1/40 , 1/50, 1/100, 1/125 кроку) та струм через обмотки (від 1А до 4.2 А) встановлюється за допомогою групи перемикачів SW1...SW8.
Лінії керування драйвером мають гальванічну розв'язку. У самому чіпі є захист від подачі заниженої напруги, перегріву та перевищення допустимого вихідного струму.
Характеристики:
| Робоча напруга двигуна (гранична) | 20...50 В |
| Максимальний струм двигуна | 4.2 А |
| Мікрокрок, що підтримується | 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128, 1/5, 1/10, 1/20, 1/25, 1/40, 1/ 50, 1/100, 1/125 кроку |
| Діапазон робочих температур | -15...+45°C |
Схема підключення драйвера DM542:
Комплектація:
- 1х драйвер крокових двигунів DM542 50В 4.2А
